Měření elektromagnetické kompatibility - EMC

Měření probíhalo při plném provozu, kde DMX PIPE byl připojen k notebooku. Použit byl kabel o délce 6 m a zakončovací terminátor 120 Ohmů.

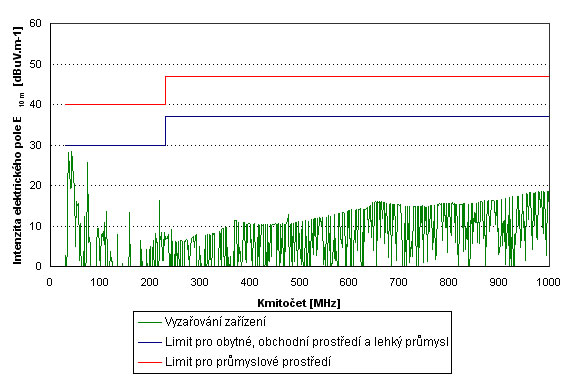

Vyzařování přístroje DMX PIPE a limity

Celé měření a zdrojová data v Exelu pro:
- Měřicí Logaritmocko-periodická anténa
- Měření EMI pomocí HP 8564 E v pásmu 30 - 1000 MHz H polarizace
- Měření EMI pomocí HP 8564 E v pásmu 30 - 1000 MHz V polarizace
- EMC - měření emisivity zařízení pomocí HP 8564 E

Ke stažení: EMC DMX PIPE.xls

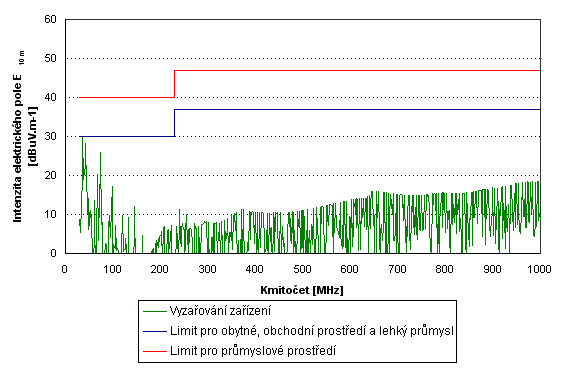

Vyzařování přístroje modul USB-DMX512 a limity




Celé měření a zdrojová data v Exelu pro:
- Měřicí Logaritmocko-periodická anténa
- Měření EMI pomocí HP 8564 E v pásmu 30 - 1000 MHz H polarizace
- Měření EMI pomocí HP 8564 E v pásmu 30 - 1000 MHz V polarizace
- EMC - měření emisivity zařízení pomocí HP 8564 E

Ke stažení: EMC modul USB-DMX512.xls
