Interface USB – DMX512
www.svetla.org



Uživatelská příručka









Úvodní informace…………………………………………………………….2

Instalace ovladačů…………………………………………………………….2

Vlastnosti DMX PIPE…….…………………………………………………. 3

Obsah balení………………………………………………………………….4

Zapojení kabelu DMX512…………………………………………………….4

Propojení DMX512 modulů……………..…………………………………....6

Technická specifikace………………………………………………………...7



DMX PIPE                                                     Úvodní informace





DMX PIPE umožňuje připojit sběrnici DMX512 pomocí USB. Data je možné jak vysílat, tak i přijímat z externího zařízení. Počet bajtů v paketu posílaného po sběrnici není nijak omezen. Lze tedy využít plných 512 kanálů, ale případně i jiný počet dle možností použitého programu.







DMX PIPE                                                  Instalace ovladačů



Instalace ovladače pro Windows XP a Windows 2000



Ovladač se nachází v adresáři Drivers\WinXP případně Drivers\Win2000. Pro instalaci stačí spustit soubor "CDM 2.02.04.exe". Instalace proběhne automaticky na pozadí a po nainstalováni se zobrazí informace o dokončení „FTDI CDM Drivers have been successfully installed“. Po instalaci se již automaticky detekuje připojený interface DMX PIPE.

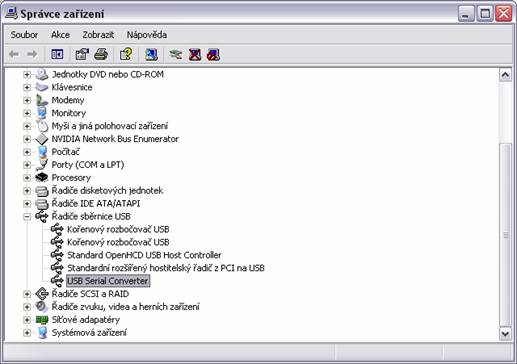

Správně nainstalovaný hardware můžeme nalézt ve správci zařízení jako „USB Serial Converter“.







Instalace lze provést i pomocí „Ovládacích panelů“ položkou „Přidat hardware“. V tomto případě nejdříve rozbalte soubor "CDM 2.02.04 WHQL Certified.zip“ do libovolného adresáře, a tento adresář pak zvolte při dotazu na umístění ovladačů. Takto lze nainstalovat nejen ovladač označený jako „USB Serial Converter“, ale i „WDM driver“ pro přímý přístup k interface DMX PIPE. Zařízení má fungovat správně s oběma typy ovladačů.






DMX PIPE                                                Vlastnosti DMX PIPE





·        Plných 512 kanálů

·        Vysílání / Příjem po sběrnici DMX512

·        Plná rychlost DMX512

·        USB 2.0 kompatibilní

·        Nízká spotřeba z USB

·        Rozsah pracovní teploty -40 °C až 85 °C





DMX PIPE                                                             Obsah balení

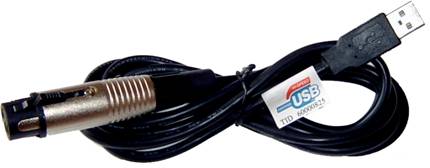

Interface DMX PIPE s kabelem pro připojení k USB

CD s ovladači a programy

Manuál k používání DMX PIPE

Manuál k programu Music Visualization
Manuál k programu PC Control

Popis obsažené programové výbavy



DMX PIPE                                          Zapojení kabelu DMX512

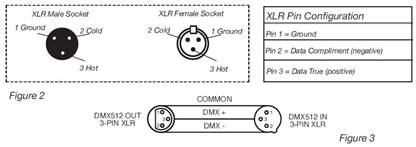

Zapojení kabelu je na následujícím obrázku. Na uzemnění se nepoužívá zemnící vývod konektoru XLR. Nezapojujte tedy stínění (zem) na kovový kryt konektoru, může to způsobit zkrat nebo nevyzpytatelné chování. Stínění se připojuje na pin číslo 1.



Zapojení kabelu DMX512





Při připojení delších kabelů je třeba použít terminátor (pro impedanční přizpůsobení vedení) na konec vedení. Terminátor je odpor 120  Ohmů, ¼ W připojený mezi piny 2 a 3 na zásuvce konektoru XLR (tedy na DATA+ a DATA-). Odpor lze zapájet do XLR zástrčky a připojit do poslední DMX jednotky. Tím se sníží možnost eventuelního nevyzpytatelného chování jednotek.



Někteří výrobci používají 5-pinový XLR DMX konektor pro přenos dat místo 3-pinového. Standardní 5-pinový XLR konektor může být implementovaný do 3-pinového pomocí kabelového adaptéru. Zapojení pinů pro 5 a 3-pinový XLR konektor je v následující tabulce.



Conductor

3-Pin XLR Female (Out)

5-Pin XLR Male (In)

Stínění / Ground

Pin 1

Pin 1

Data Compliment (- signal)

Pin 2

Pin 2

Data True (+ signal)

Pin 3

Pin 3

Not Used



Do Not Use

Not Used



Do Not Use

Zapojení konektoru XLR










DMX PIPE                                      Propojení DMX512 modulů



         K DMX PIPE lze připojit libovolná technika komunikující protokolem DMX512. Propojení jednotlivých modulů je formou sběrnice, kde k poslední jednotce musí být připojen terminátor. Nepřipojujte zařízení stylem hvězda nebo jinou nevhodnou topologií. Řízení jednotek je na sobě nezávislé a jejich adresa se nastavuje podle tabulky uvedené výrobcem.

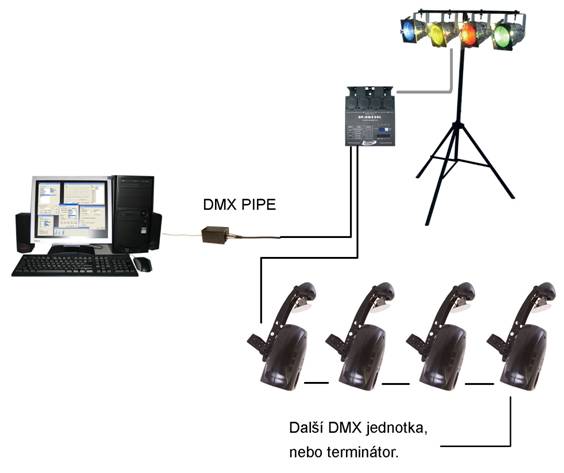

Schéma připojení modulů pomocí DMX512






DMX PIPE                                              Technická specifikace



Napájení modulu:                                                      z USB

Odběr:                                                                      70 mA

Délka kabelu:                                                            1,6 m

Hmotnost:                                                                0,1 Kg

Pracovní pozice:                                                       jakákoliv bezpečná pozice

Výstup:                                                                    DMX512 ( EIA-485 )

Záruka:                                                                     24 měsíců

Stránka s ovladači pro Windows XP, Vista, 98, 2000, ME, CE, Mac OS, Linux:
http://dmx512.svetla.org/drivers.htm
