Interface USB – DMX512
www.svetla.org



Die Anweisung









Einführung…………………………………………………………………......2

Installation der Gerätetreiber…………………………………………………...2

Eigenschaften DMX PIPE…….……………………………………………….3

Inhalt der Packung……………………………………………………………..4

Einschaltung des Kabels DMX512………………………………………….....4

Durchschaltung der Module DMX512……………..…………………………..6

Technische Spezifikationen…………………………………………………....7

DMX PIPE                                                                Einführung





DMX PIPE erlaubt durch USB die DMX512 anschließen. Es können sowohl Daten  gesendet, als auch empfangen werden. Die Anzahl der Daten im Paket, die durch den Bus gesendet werden können, ist unbegrenzt. Es kann pro Verbindung auf bis zu 512 Kanälen (oder mehr) übertragen werden.





DMX PIPE                                    Installation der Gerätetreiber



Installation auf Windows XP und Windows 2000



Der Gerätetreiber befindet sich im Verzeichnis Drivers\WinXP oder Drivers\Win2000. Öffnen Sie für die Installation "CDM 2.02.04.exe" offen, dann verläuft sie automatisch (im Hintergrund zu sehen). Wenn die Installation fertig ist, erscheint die Meldung „FTDI CDM Drivers have been successfully installed“. Nach der Installation detektiert sich die angeschlossene Schnittstelle.

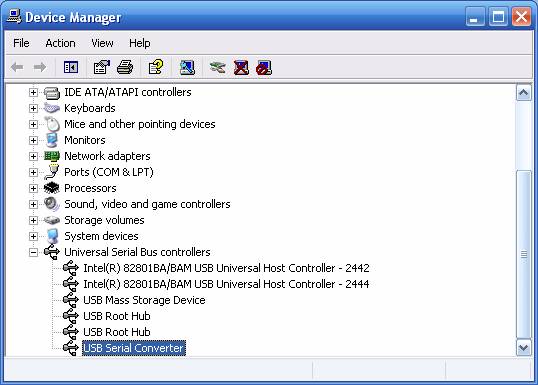

Die richtig installierte Hardware finden Sie im „Device Manager“ als „USB Serial Converter“.







Es ist auch möglich, die Installation mit der Hilfe der „Control Panel“ durchzuführen (per Klick auf "Add Hardware"). Dazu müssen sie zuerst  " CDM 2.02.04 WHQL Certified.zip“ dekomprimieren und ein freies Verzeichnis wählen.  Dieses Verzeichnis müssen Sie danach wählen, wenn control devices nach dem Pfad fragt. So kann man nicht nur den Gerätetreiber „WDM driver“, sondern auch „WDM driver“ installieren. DMX PIPE funktioniert richtig mit beiden Gerätetreibern.




DMX PIPE                                    Eigenschaften der DMX PIPE



·        512 Kanäle

·        Senden / Empfangen durch den Bus DMX512

·        Geschwindigkeit von DMX512

·        Kompatible mit USB 1.1 und 2.0

·        Niedriger Verbrauch aus USB

·        Arbeitstemperatur :-40 °C bis 85 °C



DMX PIPE                                                    Inhalt der Packung

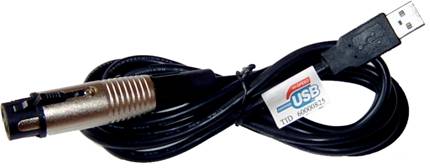

Interface (Bus) DMX PIPE mit USB Kabel

CD mit Gerätetreiber und Programmen

Anweisung zur DMX PIPE

Anweisung zum Programm Music Visualization

Beschreibung der Programme



DMX PIPE                                        Einschaltung der DMX512



Die Einschaltung der DMX512 zeigt das folgende Bild. Für die Schutzerdung verwendet man keine Konnektorausführung XLR. Schließen Sie nie die Kabelabschmirmung an das, es könnte dann einen Kurzschluss, oder eine unvorhersehbare Behaltung verursachend. Die Kabelabschirmung schließt man an den Pin Nummer 1 an.

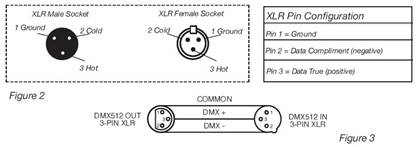

Anschließung von DMX512



Es ist notwendig, für den Anschluss der längeren Kabel einen Terminator am Ende der Leitung zu verwenden. Der Terminator ist der Widerstand 120 Ohm, ¼ W,  angeschlossen zwischen den Pins 2 und 3 vom Anschluss XLR ( DATA+ und DATA-). Es ist möglich, den Widerstand in die Steckverbindung XLR anzulöten  und in der letzten DMX anzuschließen. So kann man unvorhersehbaren Vorfällen vorbeugen.



Einige Hersteller produzieren XLR DMX mit 5 Pins. ( statt 3 Pins). Ein Standardanschluss mit 5 Pins kann nach der folgenden Tabelle in das Kabel mit 3 Pins angeschlossen werden.



Conductor

3-Pin XLR Female (Out)

5-Pin XLR Male (In)

Kabelabschirmungí / Ground

Pin 1

Pin 1

Data Compliment (- signal)

Pin 2

Pin 2

Data True (+ signal)

Pin 3

Pin 3

Not Used



Do Not Use

Not Used



Do Not Use

Anschluss der XLR








DMX PIPE                      Durchschaltung der DMX512 Module



         An die DMX PIPE kann eine beliebige Hardware mit dem Protokoll DMX 512 angeschlossen werden. Die Module sind als ein Bus durchgeschaltet, wo der Terminator an die letzte Einheit angeschlossen werden muss. Allerdings sollten Sie ihn nicht in Stern oder in eine andere ungeeignete Art anschließen. Die Führung der Einheiten ist voneinander unabhängig und ihre Adresse wird nach den Informationen von dem Hersteller angeschlossen.

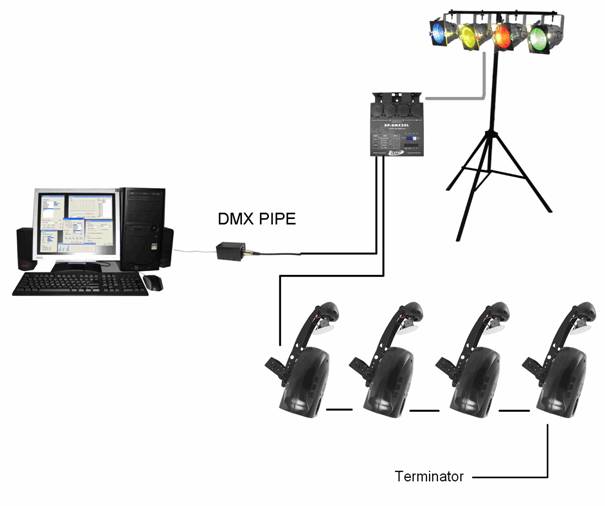

Schema des Anschlusses für DMX512-Einheiten




DMX PIPE                                      Technische Spezifikationen



Modulspeisung:                                                   aus USB

Stromaufnahme:                                                  70 mA

Länge des Kabels:                                               1,6 m

Gewicht:                                                             0,1 Kg

Arbeitslage:                                                         alle sicheren

Datenausgabe:                                                     DMX512 ( EIA-485 )

Garantie:                                                             24 Monate

Gerätetreiber:                                                      http://dmx512.svetla.org/drivers.htm
